东莞市扬大电子科技有限公司是一家从事研发、生产及销售于一体的电线生产企业，主要生产PVC电子线、低烟无卤电子线、硅橡胶高温线、铁氟龙高温线、辐照线、电源线、编织线、屏蔽线、多芯线、排线等，并根据客户需求进行深加工，如裁线、彩排拼线等。我司产品已获得CCC、UL、VDE、CSA、SGS等国内国际认证 ，达到国内国际环保标准。同时产品被广泛应用于电瓶、电池、家用电器、暖房器具，餐饮器具，空调机器，照明灯具，电子设备，电热制品，汽车工业。本公司坚持“质量至上、诚信经营、共创双赢”的企业理念，一如既往地关注市场需求，不断创新完善产品，用更好的产品来回报市场。
一、 PVC电子线系列:
1007,1015, 1061,1095,1185,1430,1431，1569,1571，1617，1685，1672,2464，2468，2547，2725，3265,3266等。
二、 无卤辐照交联PE电子线UL系列:
3265，3266，3302，3312，3320，3321，3352，3385，3386，10368,10369,1429,1430等。
三、 耐高温铁氟龙电子线UL系列：
10362，10064，1901，1330，1331，1332，1333,1726,1727,1709，1710，1867等。
四、 高温硅橡胶绝缘电线UL系列:
3135，3132，3239，3133， 3122，3320等。

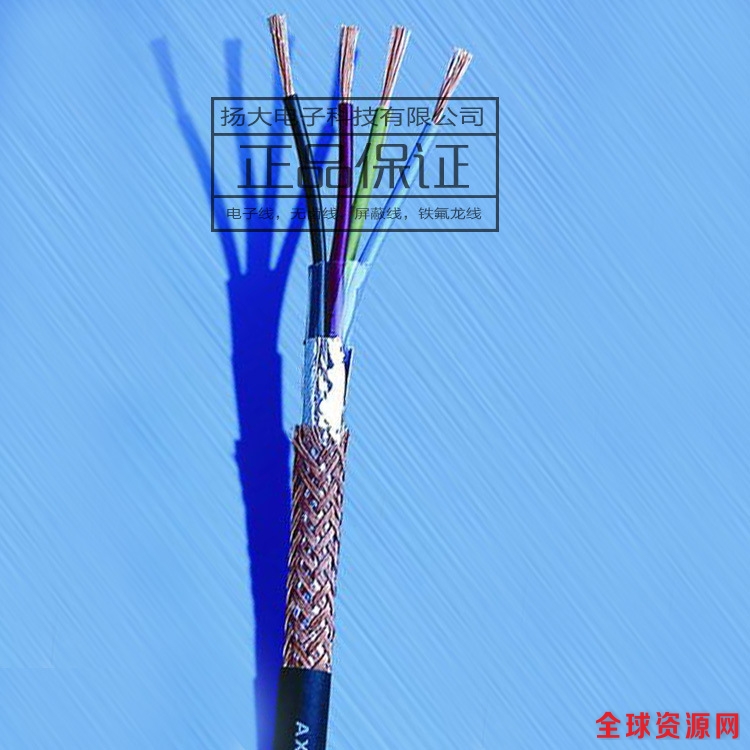

| Product Description: | ||||||||
| ■Tinned ,annealed,stranded or solid copper conductor. | ||||||||
| ■SR-PVC insulation or PVC insulation | ||||||||
| ■PVC jacketed | ||||||||
| ■Filler and paper separator applied. | ||||||||
| ■Rated temperature:2725 60℃.Rated voltage:2725 30Volts. | ||||||||
| ■Passes UL VW-1&CSA FT1 vertical flamt test | ||||||||
| 说明： | ||||||||
| ■导体使用单股或绞线裸铜或镀锡铜,SR-PVC绝缘 | ||||||||
| ■PVC被覆 | ||||||||
| ■裸铜或镀锡铜丝，缠绕屏蔽 | ||||||||
| ■额定温度：80℃额定电压：无规定。 | ||||||||
| ■可通过UL VW-1SC 及 CSA FT2 ，垂直燃烧测试 | ||||||||
| Applications: | ||||||||
| ■For use in recording studios,sound systemsand electronic circuits. | ||||||||
| 应用： | ||||||||
| ■用于录音机，音响系统，电子系统。 | ||||||||
| UL Style& CSA Type |
Cores 芯数 |
Conductor 导体 |
Insulation Thickness 绝缘厚度 |
Nom.Dia |
Jacket Thickness 被覆厚度 |
Overall Diameter 完成外径 |
Conductor Resistance at 20℃导体电阻 |
|
| 线号 | 线数/线径 | |||||||
| AWG | No/mm | mm | mm | mm | mm | Ω/KM | ||
|
UL2725 CSA （Stranded) 绞线 |
3C | 30 | 7/0.102 | 0.18 | 0.70 | 0.51 | 3.40 | 381.00 |
| 4C | 30 | 7/0.102 | 0.18 | 0.70 | 0.51 | 3.40 | 381.00 | |
| 6C | 30 | 7/0.102 | 0.18 | 0.70 | 0.51 | 3.60 | 381.00 | |
| 8C | 30 | 7/0.102 | 0.18 | 0.70 | 0.51 | 3.80 | 381.00 | |
| 9C | 30 | 7/0.102 | 0.18 | 0.70 | 0.51 | 4.00 | 381.00 | |
|
UL2725 CSA （Stranded) 绞线 |
3C | 28 | 7/0.127 | 0.18 | 0.80 | 0.51 | 3.40 | 239.00 |
| 4C | 28 | 7/0.127 | 0.18 | 0.80 | 0.51 | 3.40 | 239.00 | |
| 6C | 28 | 7/0.127 | 0.18 | 0.80 | 0.51 | 3.60 | 239.00 | |
| 8C | 28 | 7/0.127 | 0.18 | 0.80 | 0.51 | 3.80 | 239.00 | |
| 9C | 28 | 7/0.127 | 0.18 | 0.80 | 0.51 | 4.00 | 239.00 | |
|
以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权归东莞市扬大电子科技有限公司所有。 |
||||||||
